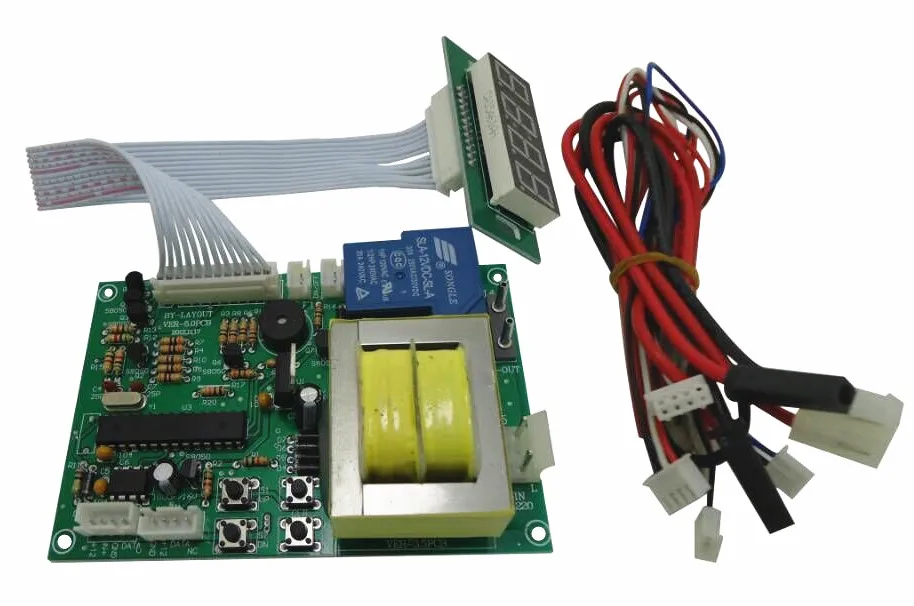

110 В в Монетный таймер доска таймер управление доска питание С приёмкой монет Селектор для стиральная машина

Описание

Этот аукцион предназначен для ввода и вывода 110 В

Установка

Время и значение:Пользователь может получить дополнительное свободное время, когда Сумма достигает значения, которое вы настроили в течение рабочего времени.

---------------------------------------------------------------------------------------------------------------------

Если функция данного времениНе нужны, Пожалуйста, не пропустите шаг 5-7 шаг нажатием одной кнопки S4.

Настройка режима n/a

1. Пожалуйста, удерживайте кнопку "S1" и "S2" попасть вНастройка режима.

2. Пожалуйста, используйте кнопку "S1" и кнопка "S2", чтобы настроитьКодДляПервый режим.

3. Пожалуйста, обратите внимание на кнопку "S4" после установки.

4. Повторите шаг 2 и шаг 3 для настройки режима отдыха.

Код введение

Режим работы

01:01: Время отсчитывается без нажатие кнопки

01:02: Время Отсчет на нажатие кнопки

Тип времени

02:03: Минуту: во-вторых

02:04: Часы: минуты

-----------------------------------------------------------------------------------------------------------------

Режим памяти

03:05: Продолжить подсчет времени после выключения питания и включения

По умолчанию

Режим работы: 01:01 тип времени: 02:03 Режим памяти: 03:06

Соединение

1: подключение к акцептору монет или акцептору купюр:

КрасныйТел.: + DC12VБелый: Входной сигналЧерный: GNDСиний: Счетчик

2: подключение к счетчику:
Черный: GNDКрасныйТел.: + DC12V
Белый: Выходной сигнал

3:Вход мощность: Нейтральный и живой источник питания

4:Выход мощность: Нейтральный и живой для устройства

5:ДисплейДля этого времени и установка

6: кнопкаСтоп/старт

7: пройденное расстояние и пуговицыСтартДля операционной модели: 01: 02

Обратите внимание: Напряжение для № 3 и № 4 110 В

Напряжение проверки

Для того чтобы монетоприемник:

Для того чтобы счетчик

Для остановки

Основная плата

Дисплей
